ハイパークラッシュ　【1987 KONAMI】

工場出荷設定は太字で表示しています

DIP SW No.1

		1	2	3	4	5	6	7	8
コイン	プレイ	コインスイッチ１				コインスイッチ２
1 1 1 1	1 2 3 4	OFF ON OFF ON	OFF OFF ON ON	OFF	OFF	OFF ON OFF ON	OFF OFF ON ON	OFF	OFF
1 1 1 2	5 6 7 1	OFF ON OFF ON	OFF OFF ON ON	ON	OFF	OFF ON OFF ON	OFF OFF ON ON	ON	OFF
2 2 3 3	3 5 1 2	OFF ON OFF ON	OFF OFF ON ON	OFF	ON	OFF ON OFF ON	OFF OFF ON ON	OFF	ON
3 4 4	4 1 3	OFF ON OFF	OFF OFF ON	ON	ON	OFF ON OFF	OFF OFF ON	ON	ON
フリープレイ		ON	ON	ON	ON

DIP SW No.2

		1	2	3	4	5	6	7	8
未使用		OFF
ブレーキ ペダル	無し 有り		OFF ON
未使用				OFF	OFF	OFF
ゲームの難度	易しい 普通 難しい 大変難しい						OFF ON OFF ON	OFF OFF ON ON
デモ中の音	無 　有								OFF ON

DIP SW No.3

		1	2	3	4
ビデオスクリーン 反転切換	正転 反転	OFF ON
ネーミング文字数	7 　3		OFF ON
モード切換	ゲームモード テストモード			OFF ON
スピードメーター	km/h M.P.H				OFF ON

使用ハーネス

36ピンエッジコネクター(エッジB)

部　品　面		ハ　ン　ダ　面
スピーカー［−］ 　 　 　 　 ターボブースト 　 　 コインスイッチ 　 　 ビデオ　ＧＲＥＥＮ ビデオ　ＲＥＤ ＧＮＤ ＧＮＤ ＋５Ｖ	１　 ２ ３ ４ ５ ６ ７ ８ ９ １０ １１ １２ １３ １４ １５ １６ １７ １８	＋１２Ｖ スピーカー［＋］ 　 　 　 　 サービススイッチ 　 　 　 コインカウンター 　 ビデオ　ＢＬＵＥ ビデオ　ＳＹＮＣ 　 ＧＮＤ ＧＮＤ ＋５Ｖ

STEERING４ピンコネクター

１ ２ ３ ４

ＶＣＣ ステアリング１ ステアリング２ ＧＮＤ

ACCEL/BRAKE４ピンコネクター

１ ２ ３ ４

ＶＣＣ ＡＣＣＥＬ ＢＲＡＫＥ ＧＮＤ

ポールポジションの配線図
　ハイパークラッシュはポールポジションの筐体を使用しています。サブボード側の各４ピンコネクターからの配線は、この図を参考にして筐体に配線して下さい。
　ハイパークラッシュの配線をポールポジション用に変換する基板がある場合は、下表をご利用下さい。

ＲＦ２の配線をポールポジション用に変換する基板（PWB402013）への配線表

６ピンコネクター		８ピンコネクター		７ピンコネクター
１ ２ ３ ４ ５ ６	＋１２Ｖ ＧＮＤ ターボブースト コインスイッチ コインカウンター サービススイッチ	１ ２ ３ ４ ５ ６ ７ ８	ＶＣＣ ステアリング１ ステアリング２ ＧＮＤ ＶＣＣ ＡＣＣＥＬ ＢＲＡＫＥ ＧＮＤ	１ ２ ３ ４ ５ ６ ７	ビデオ　ＲＥＤ ビデオ　ＧＲＥＥＮ ビデオ　ＢＬＵＥ ビデオ　ＳＹＮＣ ＧＮＤ スピーカー［＋］ スピーカー［−］

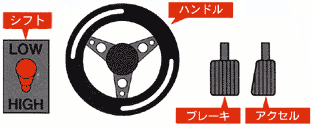

　操作コンパネ図

※シフトレバーをＬＯＷ・ＨＩＧＨとガチャッと動かすと、ターボブーストが発動します。
