メインエベント　【1985 SNK】

工場出荷設定は、DIP-SW8以外全てＯＦＦです

DIP SW SETTINGS

		1	2	3	4	5	6	7	8
コイン／ プレイ	１／１ １／２ １／３ ２／１ ３／１	OFF OFF OFF ON OFF	OFF OFF ON OFF ON	OFF ON OFF OFF ON
フリープレイ		ON	ON	ON
難易度	易 　難				OFF ON
ラウンド	ノーマル 　短					OFF ON
ノーマルモード							OFF	OFF
デモサウンド有り							OFF	ON
ネバーフィニッシュ							ON	OFF
画面停止							ON	ON
国内用（１クレジット対戦可）									ON

使用ハーネス

44ピンエッジコネクター

部　品　面			ハ　ン　ダ　面
＋５Ｖ サービススイッチ ２Ｐ　スタート １Ｐ左レバーＤＯＷＮ １Ｐ左レバーＲＩＧＨＴ １Ｐ右レバーＤＯＷＮ １Ｐ右レバーＲＩＧＨＴ ２Ｐ左レバーＵＰ ２Ｐ左レバーＬＥＦＴ ２Ｐ右レバーＵＰ ２Ｐ右レバーＬＥＦＴ １Ｐ左レバー付ボタン １Ｐ左ボタン ２Ｐ左レバー付ボタン ２Ｐ左ボタン ビデオ　ＢＬＵＥ ビデオ　ＲＥＤ ビデオ　ＧＲＥＥＮ スピーカー［＋］ ＋１２Ｖ ＧＮＤ ＧＮＤ	２　 ４ ６ ８ １０ １２ １４ １６ １８ ２０ ２２ ２４ ２６ ２８ ３０ ３２ ３４ ３６ ３８ ４０ ４２ ４４	１　 ３ ５ ７ ９ １１ １３ １５ １７ １９ ２１ ２３ ２５ ２７ ２９ ３１ ３３ ３５ ３７ ３９ ４１ ４３	＋５Ｖ コインスイッチ１ １Ｐ　スタート １Ｐ左レバーＵＰ １Ｐ左レバーＬＥＦＴ １Ｐ右レバーＵＰ １Ｐ右レバーＬＥＦＴ ＧＮＤ ２Ｐ左レバーＤＯＷＮ ２Ｐ左レバーＲＩＧＨＴ ２Ｐ右レバーＤＯＷＮ ２Ｐ右レバーＲＩＧＨＴ １Ｐ右レバー付ボタン １Ｐ右ボタン ２Ｐ右レバー付ボタン ２Ｐ右ボタン ビデオ　ＳＹＮＣ スピーカー［−］ −５Ｖ ＋１２Ｖ ＧＮＤ ＧＮＤ

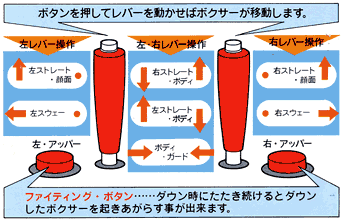

　メインエベントは、ボタン付４方向レバー２本と２個のボタンを使用します。

　ハーネス表では、レバーとボタンは左図のような配置での表記となっております。
